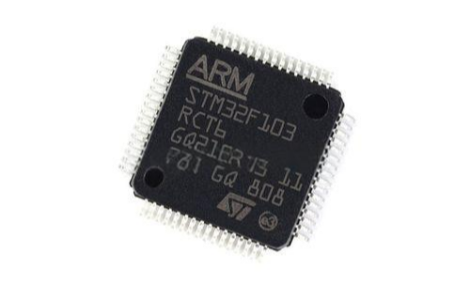

在工业自动化、智能硬件和复杂嵌入式系统的开发中，微控制器的存储容量和外设丰富度往往决定了项目的上限。意法半导体（STMicroelectronics）推出的 STM32F103RCT6 是一款基于 ARM® Cortex®-M3 内核的高密度（High-density）大容量 32位微控制器。它以 256 KB Flash、48 KB SRAM 以及极其丰富的高级外设接口，完美填补了小容量单片机与高端应用之间的空白。
作为 ST/意法半导体长期合作伙伴，深圳市粤科源兴科技有限公司 长期备有STM32F103RCT6 大量原装现货。本文将为您从工作原理、核心技术参数、典型应用场景到常见问题进行全方位深度解析，助您的项目开发提速增效。
一 、工作原理与技术核心
STM32F103RCT6 的卓越实时表现和强大的数据处理能力，得益于其内部精密的架构设计与硬件加速机制：
高性能 Cortex-M3 内核： 采用 32位 RISC 架构，最高工作频率达 72 MHz。内置单周期乘法和硬件除法指令，使其在处理复杂的数学运算（如 PID 控制算法、滤波器设计、传感器数据融合）时，其效率远超传统的 8 位和 16 位单片机。
灵活的闪存与内存管理： 拥有 256 KB 闪存，可容纳更复杂的嵌入式操作系统（如 FreeRTOS、uC/OS-II）以及大规模的通信协议栈。48 KB 的运行内存（SRAM）为动态内存分配和大数据缓冲区提供了充裕的空间。
FSMC（灵活的静态存储器控制器）： 它是大容量（128KB Flash以上）STM32F103 芯片的独有核心利器。通过 FSMC，MCU 可以将外部的 TFT 液晶屏、SRAM 或 NOR Flash 映射到内部的寻址空间，实现像读写内部内存一样高速控制彩屏和扩展存储。
高效率 DMA（直接内存访问）： 内置 2 个 DMA 控制器，共支持 12 个独立通道。它允许外设（如 ADC、SPI、USART）与内存之间直接进行高速数据传输，无需 CPU 干预，从而将 CPU 解放出来去处理更核心的实时控制逻辑。
二、详细技术参数汇总
由深圳市粤科源兴科技有限公司技术团队为您整理的 STM32F103RCT6 官方核心电气特性与资源配置表：
参数类别 | 技术指标项 | 规格参数值 / 技术细节 |
内核架构 | 处理器内核 | ARM® Cortex®-M3 (32位 RISC) |
最大工作主频 | 72 MHz (可达 1.25 DMIPS/MHz) | |
存储资源 | 闪存 (Flash) | 256 Kbytes (大容量高密度系列) |
运行内存 (SRAM) | 48 Kbytes | |
模拟外设 | 12位 ADC 数模转换 | 3 个独立高精度 ADC (多达 16 个外部通道) |
12位 DAC 模数转换 | 2 个独立 DAC 通道 (支持双音频或波形输出) | |
定时器资源 | 高级控制定时器 | 2 个 (TIM1, TIM8，支持互补 PWM 输出及死区控制) |
通用 / 基本定时器 | 4 个通用定时器 + 2 个基本定时器 | |
通信接口 | 串行通讯接口 | 5 个独立 UART/USART (支持 ISO7816、LIN、IrDA) |
高速串行外设 | 3 x SPI (高达 18 Mbit/s), 2 x I2C (支持多主模式) | |
工业与海量存储 | 1 x CAN 2.0B 主动总线, 1 x SDIO 接口 (支持SD卡) | |
通用串行总线 | 1 x USB 2.0 Full Speed 全速接口 | |
电气与物理 | 工作电压范围 | 2.0 V 至 3.6 V (典型工作电压：3.3V) |
可用 I/O 引脚 | 51 个 GPIO (大部分引脚耐 5V 电压输入) | |
封装规格 | LQFP-64 (10 x 10 mm，引脚间距 0.5mm) | |
工业级工作温度 | -40°C 至 +85°C |
三、核心应用场景
凭借大容量存储、丰富的串行接口以及强劲的模拟外设，STM32F103RCT6 成为了众多行业中高端项目的标准配置：
1. 工业自动化与 PLC 控制系统
内置的双高级定时器（TIM1 和 TIM8）可同时驱动两台三相无刷直流电机（BLDC）或步进电机。配合自带的 CAN 总线接口和 5 个串口，它常被用作微型可编程逻辑控制器（PLC）、工业变频器以及多轴运动控制卡的核心大脑。
2. HMI 智能人机交互界面与彩屏驱动
得益于内置的 FSMC 控制器和大容量 SRAM，该芯片能够流畅驱动各类 2.4寸、2.8寸及 3.5寸的 TFT 彩屏（如基于 ILI9341 驱动芯片的屏幕），广泛应用于智能家电显示面板、电子仪器仪表的图形化界面设计。
3. 物联网网关与数据采集终端
自带的 SDIO 接口 允许直接以 SDIO 模式高速读写 TF 卡，非常适合用于需要海量历史数据存储的数据记录仪。同时，丰富的串口可同时挂载Wi-Fi 模块、4G/5G 模块、GPS 模块和 LoRa 终端，轻松搭建多通路物联网通信网关。
4. 高精度医疗与电力监测设备
芯片集成了 3 个独立的 12位 ADC 和 2 个 12位 DAC，能够以高达 1 µs 的转换速度对多路模拟信号进行并行采样，极适合应用于数字示波器、便携式心电图仪（ECG）、电力多功能仪表及智能充电桩。
四、常见问题解答 (FAQ)
Q: STM32F103RCT6 与同系列的STM32F103C8T6 相比，有哪些重大升级？
A: 两者虽然都是 Cortex-M3 内核，但 RCT6 属于大容量高密度系列（LQFP-64封装）。其优势在于：Flash 扩大了4倍（256KB 对比 64KB），SRAM 扩大了2.4倍（48KB 对比 20KB）；增加了 SDIO 接口、2个独立的 12位 DAC、1个额外的最高级定时器（TIM8）以及多出了 14 个可用的 GPIO 引脚。如果您的项目代码量超出 64KB，或需要使用 SD 卡和音频 DAC，RCT6 是必然的选择。
Q: 在进行硬件设计时，STM32F103RCT6 的 USB 和 CAN 能否同时工作？
A:不能同时工作。 这是 STM32F103 基本型/增强型系列的共有硬件特性。由于内部的 USB 模块和 CAN 模块共享了同一块 512 字节的 SRAM 缓存缓冲区，因此两者的固件无法在同一时刻使能运行。如果项目需要两者并存，建议外接 SPI 转 CAN 芯片（如MCP2515），或者联系粤科源兴科技为您推荐支持双功能并存的 STM32F105 互联型或 STM32F405 系列芯片。
Q: 在市面上采购 STM32F103RCT6，如何避免买到翻新货或散新料？
A: STM32F103RCT6 作为市场上的爆款型号，市面上确实存在翻新、打字丝印倒包或国产私自仿冒芯片。深圳市粤科源兴科技有限公司 郑重承诺：我司供应的每一颗芯片均为ST 意法半导体原厂原装正品。每批次均附带完整的原厂标签、标准真空包装，支持 Date Code 追溯，并支持第方检测（如白光、开盖等鉴别手段），让您后顾无忧。
