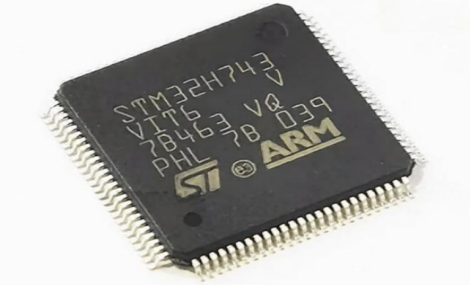

在当今物联网、人工智能边缘计算以及高端工业控制的浪潮下，嵌入式系统对微控制器（MCU）的算力、图形处理和实时响应能力提出了前所未有的严苛要求。意法半导体（STMicroelectronics）推出的STM32H743VIT6 便是为了打破“MCU与高性能处理器（MPU）”界限而生的旗舰级产品。它基于顶级的ARM® Cortex®-M7 内核，主频高达 480 MHz，并集成 2 MB Flash 与 1 MB SRAM，是目前市场上实时控制领域无可争议的“算力巨兽”。
作为 ST意法半导体长期合作伙伴，深圳市粤科源兴科技有限公司 长期备有STM32H743VIT6 大量原装现货。本文将为您从工作原理、核心技术参数、典型应用场景到常见问题进行全方位深度解析，助您的中高端项目平稳落地。
一、工作原理与技术核心
STM32H743VIT6 之所以能在功耗与性能之间取得完美平衡，主要归功于其内部颠覆性的双内核体系结构思路与硬件加速集群：
● 超标量 Cortex-M7 内核： 拥有双发射（Six-stage dual-issue）流水线，支持硬件双精度浮点运算单元（FPU）和专门的 DSP 指令集。其工作频率可达 480 MHz，计算性能高达 1027 DMIPS。这意味着它可以在微秒级内完成复杂的矩阵运算、FFT（快速傅里叶变换）或神经网络推理。
● 独创的 AXI 总线矩阵与存储架构： 芯片内部将 1 MB 的 RAM 巧妙地划分为多个区域，包括 128 KB 的紧耦合指令内存（ITCM）和 512 KB 的紧耦合数据内存（DTCM）。配合 64 位的 AXI 总线矩阵，CPU、DMA 以及图形加速器可以并行访问不同的内存区域，完全消除了传统 MCU 的总线拥堵现象。
● Chrom-GRC™ 与 Chrom-ART™ 图形加速： 针对智能硬件的彩屏需求，芯片内置了硬件图形加速器。它可以实现硬件级别的图层混合、像素格式转换以及圆形显示区域的内存优化，无需占用 CPU 资源即可驱动极度流畅的高清 UI 界面。
● 高精度定时器（HRTIM）： 内部集成了一个模块，可提供高达 208 ps（皮秒） 分辨率的定时控制，这使得它能够对数字电源、逆变器等需要极高频率控制的硬件进行极为精准的调制。
二、详细技术参数汇总
由深圳市粤科源兴科技有限公司技术团队为您整理的 STM32H743VIT6 官方核心电气特性与资源配置表：
参数类别 | 技术指标项 | 规格参数值 / 技术细节 |
内核架构 | 处理器内核 | ARM® Cortex®-M7 (带双精度 FPU 与 DSP) |
最高工作主频 | 480 MHz (高达 1027 DMIPS / 2412 CoreMark) | |
存储资源 | 闪存 (Flash) | 2 Mbytes (支持双银行 Dual-bank 架构) |
运行内存 (SRAM) | 1 Mbyte (包含 192KB TCM + 512KB AXI-SRAM) | |
模拟外设 | 数模转换器 (ADC) | 3 个独立高精度 ADC (最高支持 16位 分辨率，3.6 MSPS) |
模数转换器 (DAC) | 2 个 12位 独立 DAC 通道 | |
图形外设 | 液晶显示接口 | 1 x LTDC (TFT-LCD 控制器)，1 x Chrom-ART Accelerator™ |
定时器资源 | 高精度定时器 | 1 x HRTIM (时钟分辨率高达 208 ps) |
通用/高级定时器 | 2 个高级定时器、多达 12 个通用定时器 | |
通信接口 | 高速网络/连接 | 1 x 以太网 MAC (10/100M，带硬件 IEEE 1588v2) |
串行通讯 / 工业 | 4 x USART、4 x UART、2 x FDCAN (支持 CAN FD) | |
存储与外设接口 | 2 x SDMMC (支持SD卡/eMMC)、6 x SPI、4 x I2C | |
通用串行总线 | 2 x USB OTG (1路支持高速 HS/FS，1路支持全速 FS) | |
电气与物理 | 工作电压范围 | 1.62 V 至 3.6 V |
可用 I/O 引脚 | 82 个 GPIO (大部分耐 5V 电压，支持灵活复用) | |
封装规格 | LQFP-100 (14 x 14 mm，引脚间距 0.5mm) | |
工业级工作温度 | -40°C 至 +85°C |
三、核心应用场景
凭借强悍的算力、海量的内存空间以及全面的外设，STM32H743VIT6 成为了众多行业中顶尖项目的核心大脑：
1. 高端医疗设备与人机界面（HMI）
在便携式超声波诊断仪、多参数病人监护仪以及智能触控面板中，该芯片利用 LTDC 接口与 Chrom-ART 图形加速技术，可流畅驱动 WVGA 解晰度的高清彩屏，同时利用 Cortex-M7 的算力实时处理复杂的生理信号。
2. 通信网关与边缘计算终端
内置的 10/100M 硬件以太网、双路高级 FDCAN（支持最新的 CAN FD 协议，速率比传统 CAN 快数倍）以及大容量 Flash，使其完美胜任工业物联网（IIoT）的高速数据集中器、车联网（V2X）网关及新能源汽车中央控制器。
3. 数字电源、逆变器与高端电机控制
通过分辨率高达 208 ps 的高精度定时器（HRTIM），它能够极其精准地控制数字 LLC、全桥交直流转换器（UPS）、大功率太阳能逆变器，或者是多轴机械臂、数控机床的高速伺服电机驱动。
4. 工业音频处理与多路传感器融合
集成了多达 4 个 I2S 接口、高性能数字滤波器（DFSDM）和 16位 高精度 ADC，可广泛用于工业级噪声监测设备、声学定位系统以及高精度多维振动传感器的数据同步采集与离线实时算法处理。
四、常见问题解答 (FAQ)
Q: STM32H743VIT6 480MHz 运行时发热严重吗？如何解决其供电与散热问题？
A: H743 在全速 480MHz 运行时，功耗确实明显高于经典的 F1/F4 系列。为了应对发热，芯片内部集成了LDO（低压差线性稳压器）或 SMPS（开关电源转换器）。粤科源兴科技建议：在硬件设计时，优先使能内部的 SMPS 给 VCORE 供电，这能相比 LDO 降低近 50% 的内核功耗。在LQFP-100 封装下，只要PCB地平面铺铜充分，通常无需额外加散热片。
Q: 为什么它的 RAM 划分得那么复杂（AXI, SRAM1, DTCM等）？对写代码有什么影响？
A: 这种设计是为了最大化压榨 Cortex-M7 内核的性能。其中 DTCM 和 ITCM 是专门服务于 CPU 的，速度最快，但不能用于 DMA 传输。如果您的项目需要通过 DMA 把以太网或网卡数据搬运到内存，必须将这些缓冲区（Buffer）指定在 AXI-SRAM（D1域）或 SRAM1-SRAM3（D2 域）中。使用 ST 官方的 STM32CubeMX 工具配置时，会自动处理绝大部分的内存链接脚本分配。
Q: 深圳市粤科源兴科技有限公司供应的 STM32H743VIT6 是原装正品吗？
A: 我司郑重承诺：所售出的每一颗 STM32H743VIT6 均为 ST 意法半导体原厂原装正品。由于 H7 系列芯片价值较高、晶圆工艺复杂，市场上常有翻新件或散新货。粤科源兴科技提供原厂标准批次（Date Code）支持，支持开盖（Decap）等各类第三方检测，并为大批量量产客户提供原厂级的 FAE 硬件方案评审与技术支持。
