英飞凌TLE9564QX：汽车级BLDC电机系统IC完整技术指南

（infineon TLE9564QX）

一、产品型号详解

 1.1 型号标识与封装

封装特性：

- VQFN-48无引脚功率封装：支持光学焊点检测（AOI），满足汽车级生产要求

- 裸露焊盘（Exposed Pad）：优化散热性能，热阻RthJA=25K/W

- RoHS合规：绿色产品，符合环保标准

1.2 产品系列定位

TLE9564QX属于英飞凌MOTIX™ TLE956x电机系统IC家族，专为三相无刷直流（BLDC）电机控制设计。该系列通过集成电源管理、通信接口与功率驱动，实现"单芯片替代多分立器件"的系统级解决方案。

同系列产品对比：

关键区别：TLE9564QX与TLE9563-3QX在引脚和软件层面完全兼容，主要差异在于通信接口（LIN vs CAN FD）及唤醒引脚数量（1个 vs 2个），便于客户根据整车网络架构灵活选型。

二、核心应用场景

2.1 汽车电子应用（主要目标市场）

TLE9564QX通过AEC-Q100 Grade 0认证，适用于以下汽车级BLDC电机控制场景：

热管理系统

- 电子水泵：发动机冷却循环、电池包热管理

- 电子油泵：变速器润滑、电机冷却

- 冷却风扇：发动机散热、空调冷凝器

车身舒适系统

- 天窗模块：防夹控制与位置检测

- 电动尾门：力矩控制与防夹保护

- 座椅通风：静音风扇驱动

 动力总成辅助

- 变速箱执行器：换挡机构驱动

- 分动箱控制：四驱模式切换

2.2 工业与智能家居延伸应用

虽然专为汽车设计，其高可靠性特性也适用于：

- 智能窗帘：静音电机控制（25kHz PWM消除音频噪声）

- 扫地机器人：主刷与边刷电机驱动

- 无人机云台：精密位置控制

三、工作原理与系统架构

3.1 内部功能框图

TLE9564QX采用系统级芯片（System Basis Chip, SBC）架构，将以下功能集成于单芯片：

3.2 自适应MOSFET控制技术（核心创新）

TLE9564QX采用英飞凌专利自适应栅极控制算法，通过多阶段压摆率调节实现EMC与效率的最优平衡：

工作原理：

1. 测量阶段：实时监测外部MOSFET的实际开关时间

2. 调节阶段：通过SPI配置的目标开关时间，自动调整栅极驱动电流

3. 优化阶段：在PWM模式下动态平衡开关损耗与电磁辐射

 技术优势：

- EMC优化：独立于死区时间的压摆率调节，降低dV/dt噪声

- 生产效率：自动补偿MOSFET批次差异，减少产线校准时间（EOL节省约2秒）

- 功率密度：支持大栅极电荷MOSFET（Qg>100nC），驱动高功率电机

3.3 状态机与电源管理

芯片内置7状态电源管理状态机，优化静态功耗：

唤醒机制：

- 循环感应（Cyclic Sense）：周期性检测外部事件（如霍尔传感器变化），无需持续供电

- 循环唤醒（Cyclic Wake）：定时自动唤醒进行系统巡检

- 外部唤醒：LIN总线活动或专用唤醒引脚（WK0-WK3）

四、详细技术参数

4.1 绝对最大额定值

4.2 电气特性（TA = -40°C to +150°C, VS = 6V to 28V）

4.3 保护功能参数

五、典型应用电路

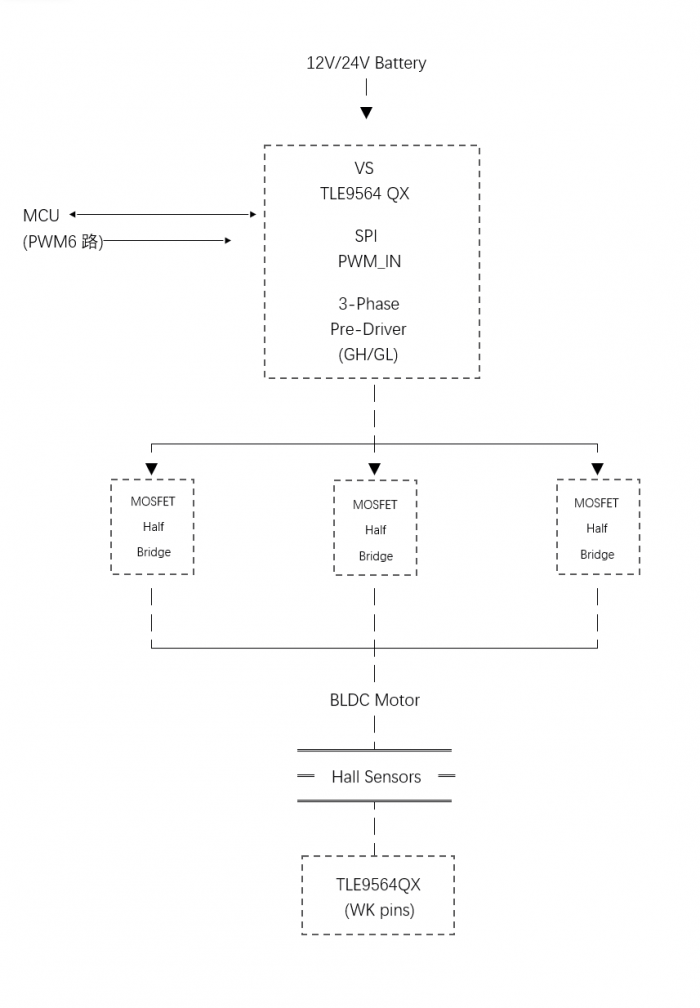

5.1 BLDC电机控制完整方案

关键设计要点：

1. 电源退耦：VS引脚需配置10μF电解电容+100nF陶瓷电容并联

2. 栅极电阻：利用自适应控制特性，栅极电阻可选0Ω10Ω，无需精确匹配

3. 电流采样：在低端MOSFET源极与地之间接入采样电阻（典型5mΩ），连接至CSA输入

4. EMC布局：功率地（PGND）与信号地（SGND）在芯片下方单点连接

5.2 反极性保护与电源管理

芯片支持外部反极性保护MOSFET控制，通过RP引脚驱动P沟道MOSFET，在电池反接时自动切断电源路径，保护后端电路。

六、开发支持与工具链

6.1 硬件评估工具

6.2 软件支持

- ConfigWizard配置工具：图形化界面配置寄存器参数，自动生成初始化代码

- 设备驱动库：提供标准化API，简化SPI通信与故障诊断代码开发

- Arduino示例代码：包含霍尔传感器BLDC六步换相、无传感器FOC等参考实现

七、常见问题解答（FAQ）

Q1: TLE9564QX与TLE9563-3QX的主要区别是什么？能否直接替换？

A: 两款芯片在引脚布局和软件寄存器层面完全兼容，主要差异在于：

- 通信接口：TLE9564QX集成LIN收发器，TLE9563-3QX集成CAN FD（5Mbps）与CAN PN收发器

- 唤醒引脚：TLE9564QX提供1个多功能唤醒引脚（WK4/SYNC），TLE9563-3QX提供2个（WK4/SYNC, WK5）

- 应用场景：LIN版本适用于车身控制模块，CAN版本适用于动力域或需要高速通信的场景

直接替换可行性：若仅需变更通信协议，可在同一PCB设计上直接替换芯片并更新软件配置，无需重新Layout。

Q2: 自适应MOSFET控制是否需要外部栅极电阻？如何优化EMC？

A: 不需要精确匹配的外部栅极电阻。自适应控制通过内部恒流源（150mA）自动调节开关时间，工程师仅需：

1. 通过SPI配置目标上升/下降时间（典型100ns500ns可调）

2. 芯片自动测量实际开关波形并闭环调节驱动电流

3. 在PWM模式下，芯片动态优化开关损耗与EMC平衡

EMC优化建议：

- 设置较慢的压摆率（如500ns）降低高频辐射

- 利用独立死区时间配置（0.53μs）避免直通

- 在VS引脚增加共模电感抑制传导干扰

Q3: 如何实现无传感器FOC控制？是否需要额外硬件？

A: TLE9564QX支持无传感器FOC（Field Oriented Control）方案，利用内置CSA实现单电阻或三电阻电流采样：

- 硬件：仅需在低端MOSFET回路接入采样电阻（510mΩ），无需霍尔传感器

- 软件：通过CSA读取相电流，结合反电动势观测器估算转子位置

- 优势：省去霍尔传感器成本（约节省0.12欧元），提高系统可靠性

配置要点：设置CSA增益（10/20/40/60 V/V）匹配采样电阻与电机电流范围，确保ADC分辨率最优。

Q4: 芯片在睡眠模式下如何实现电机刹车功能？

A: TLE9564QX支持低功耗睡眠模式下的主动刹车：

- 机制：在Sleep Mode下，芯片保持对VS电压的监测，当检测到电机被外力拖动产生的反电动势（发电模式）时，自动激活低端MOSFET形成短路制动

- 保护：防止未供电状态下手动操作（如关闭天窗）产生的高压损坏ECU

- 电流：睡眠模式静态电流<50μA，满足整车休眠电流预算

对比优势：相比外部刹车电路方案，集成方案节省约0.05欧元BOM成本，并降低静态功耗。

Q5: 如何获取TLE9564QX样品与技术支持？

A: 作为英飞凌授权代理商，粤科源兴科技提供：

- 免费样品：TLE9564QXXUMA1（VQFN-48封装），支持AEC-Q100 Grade 0验证

- 当日发货：常备库存，缩短研发等待周期

- 技术文档：完整228页数据手册、应用笔记《BLDC Gate Driver Setting Guide》、安全应用说明（ISO 26262相关）

- FAE支持：复杂控制算法（如无传感器FOC）实现指导，协调英飞凌原厂工程师深度支持

样品申请需知：请提供项目信息（应用领域、预计用量、时间节点），以便匹配最优技术支持方案。

八、选型决策指南

8.1 选择TLE9564QX的条件

✅推荐场景：

- 三相BLDC电机控制（水泵、风扇、执行器）

- 整车网络为LIN总线（车身控制域）

- 需要高集成度压缩PCB面积（目标<400mm²）

- 要求AEC-Q100 Grade 0汽车级认证

- 需要自适应栅极控制优化EMC

❌不建议场景：

- 需要CAN FD高速通信（选择TLE9563-3QX）

- 有刷直流电机控制（选择TLE9560/61/62系列）

- 输入电压>28V（需外部稳压预处理）

8.2 竞品对比

九、资源下载

规格书：

download: 英飞凌TLE9564QX规格书

关于本文档

本文技术参数来源于英飞凌官方数据手册（Rev. 2.0, 2023）及应用笔记。如需获取最新文档或申请样品，请联系英飞凌授权代理商——深圳市粤科源兴科技有限公司。

免责声明：本文档仅供参考，具体设计请结合实际应用验证。英飞凌保留对产品规格进行变更的权利，恕不另行通知。
