Infineon英飞凌BCW67B E6327 - 通用PNP硅晶体管
一、产品型号详解
1.1 型号命名与标识
型号字段 | 含义说明 | 规格值 |
BCW67 | 产品系列 | PNP硅AF晶体管系列 |
B | 电流增益等级 | hFE=160-400（B级） |
E6327 | 包装代码 | 卷带包装（Tape & Reel），3000颗/盘 |
1.2 封装与物理特性
参数项 | 规格值 | 备注 |
封装类型 | SOT-23-3 | 小型表面贴装晶体管封装 |
封装尺寸 | 2.9mm × 1.3mm × 1.0mm | 长×宽×高 |
引脚配置 | 1=Base, 2=Emitter, 3=Collector | 标准SOT-23引脚定义 |
安装方式 | SMD/SMT | 表面贴装 |
工作温度 | -65°C~+150°C | 超宽温度范围 |
环保认证 | RoHS合规，无铅 | 绿色产品 |
1.3 产品系列定位
BCW67系列属于英飞凌通用硅双极晶体管（General Purpose BJT）产品线，与BCW66系列（NPN型）构成互补对管。该系列通过AEC-Q101汽车级认证，适用于对可靠性要求严苛的汽车电子与工业控制场景。
系列型号对比：
型号 | 极性 | hFE范围 | VCEO | 典型应用 |
BCW66A | NPN | 125-250 | 32V | 通用开关/放大 |
BCW66B | NPN | 160-400 | 32V | 高增益放大 |
BCW67B | PNP | 160-400 | 32V | 互补高增益放大 |
BCW68F | PNP | 40-100 | 20V | 低增益开关 |
二、核心应用场景
2.1 汽车电子应用
车身控制模块（BCM）：
- 信号电平转换：12V/24V系统与3.3V/5V MCU之间的电平适配
- 低边开关：驱动继电器、指示灯、电磁阀等感性负载
- 电机驱动：小型直流电机（<500mA）的H桥半桥驱动
照明系统：
- LED驱动电路的恒流控制
- 卤素灯调光电路的功率开关
2.2 工业控制应用
PLC输入/输出模块：
- 数字量输入的光耦后级放大
- 数字量输出的功率驱动（配合ULN2003等达林顿阵列）
传感器接口：
- 4-20mA电流环的信号调理
- 热电偶信号的初级放大
2.3 消费电子应用
电源管理：
- LDO稳压器的误差放大级
- DC-DC转换器的反馈环路
音频设备：
- 耳机放大器的推挽输出级（与BCW66B配对使用）
三、工作原理与技术特性
3.1 双极晶体管基础原理
BCW67B作为PNP型双极结型晶体管（BJT），工作原理基于发射极-基极-集电极三层半导体结构：
工作模式：
1. 放大模式：发射结正偏，集电结反偏，IC = β × IB
2. 饱和模式：双结正偏，VCE(sat) ≈ 0.3V，用于开关状态"ON"
3. 截止模式：双结反偏，IC ≈ 0，用于开关状态"OFF"
3.2 关键性能优势
高电流增益（hFE）：
- 典型值hFE=250（IC=100mA, VCE=1V）
- 最小值hFE=160（BCW67B等级），确保批量一致性
- 高增益减少基极驱动电流需求，降低前级电路负担
低饱和电压：
- VCE(sat) ≤ 0.3V（IC=500mA, IB=50mA）
- 降低导通损耗，提高开关效率
高频特性：
- 增益带宽积fT=200MHz
- 支持音频至VHF频段的信号放大
四、详细技术参数
4.1 绝对最大额定值（TA=25°C）
参数 | 符号 | 数值 | 单位 |
集电极-发射极电压 | VCEO | 32 | V |
集电极-基极电压 | VCBO | 45 | V |
发射极-基极电压 | VEBO | 5 | V |
连续集电极电流 | IC | 800 | mA |
峰值脉冲集电极电流 | ICM | 1.5 | A |
功耗（TA=25°C） | Ptot | 330 | mW |
结温 | Tj | 150 | °C |
存储温度 | Tstg | -65~+150 | °C |
4.2 电气特性（TA=25°C）
参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
直流电流增益 | hFE | IC=100mA, VCE=1V | 160 | 250 | 400 | - |
IC=500mA, VCE=1V | 100 | - | - | - | ||
集电极-发射极饱和电压 | VCE(sat) | IC=500mA, IB=50mA | - | 0.25 | 0.3 | V |
基极-发射极饱和电压 | VBE(sat) | IC=500mA, IB=50mA | - | 0.9 | 1.2 | V |
基极-发射极导通电压 | VBE(on) | IC=100mA, VCE=1V | 0.55 | 0.65 | 0.75 | V |
集电极截止电流 | ICBO | VCB=32V, IE=0 | - | - | 100 | nA |
增益带宽积 | fT | VCE=5V, IC=50mA | 200 | - | - | MHz |
输出电容 | Cob | VCB=10V, IE=0, f=1MHz | - | 15 | - | pF |
4.3 热特性
参数 | 符号 | 数值 | 单位 | 备注 |
结到环境热阻 | RthJA | 380 | K/W | 安装在标准PCB上 |
结到引脚热阻 | RthJL | 150 | K/W | - |
五、典型应用电路

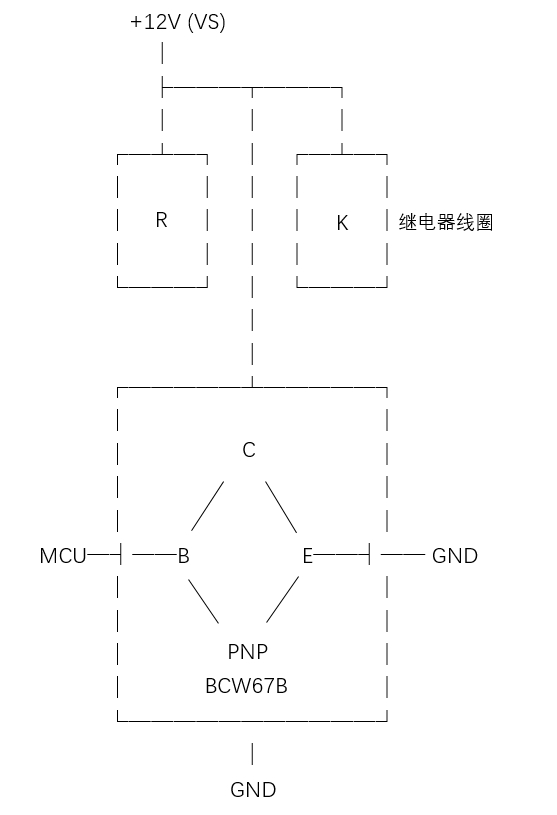

5.1 低边开关电路（汽车继电器驱动）
设计要点：
- 基极电阻R选择：R = (VOH_MCU - VBE(on)) / IB，确保饱和驱动
- 续流二极管：继电器线圈并联1N4007，抑制关断反电动势
- 功耗核算：P = VCE(sat) × IC < 330mW（TA=25°C）

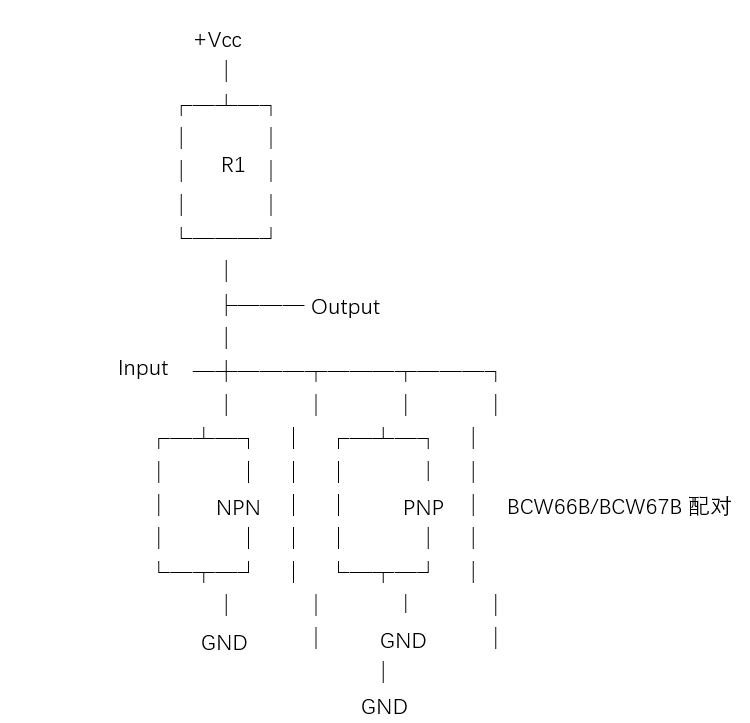

5.2 互补推挽音频放大器
六、常见问题解答（FAQ）
Q1: BCW67B与BCW66B如何配对使用？有哪些注意事项？
A: BCW66B（NPN）与BCW67B（PNP）为互补对管，参数对称设计：
- 对称参数：VCEO均为32V，hFE等级均为160-400，封装相同（SOT-23）
- 配对应用：推挽输出级、H桥驱动、Class B音频放大器
注意事项：
1. 热耦合：互补管应物理靠近安装，确保热跟踪性
2. 基极电阻：两管基极电阻需严格匹配，避免交越失真
3. 死区时间：开关应用中设置死区时间，防止直通短路
Q2: AEC-Q101认证与工业级器件有何区别？能否直接替换？
A: AEC-Q101是汽车电子委员会制定的分立半导体应力测试标准，与工业级主要差异：
- 温度循环：-65°C+150°C，1000次循环（工业级通常-55°C+125°C）
- 高温反偏：150°C下1000小时偏置测试
- 湿度敏感度：MSL等级更高，防潮包装要求严格
替换建议：AEC-Q101器件可直接替换工业级，反之需谨慎评估汽车应用可靠性要求。
Q3: 如何计算BCW67B的功耗与散热需求？
A: 功耗计算分两种场景：
开关应用（推荐）：P = VCE(sat) × IC = 0.3V × 0.5A = 150mW < 330mW（安全）
线性放大应用：P = VCE × IC = (VCC - VOUT) × IC 例：VCC=12V, VOUT=6V, IC=100mA → P=600mW > 330mW（需降额或加散热）
散热措施：
- 增大PCB铜箔面积（集电极焊盘≥10mm²）
- 降低环境温度或强制风冷
- 选用更大封装（如SOT-89）的同类器件
Q4: BCW67B的hFE随温度如何变化？如何补偿？
A: hFE具有正温度系数：
- 25°C时：hFE=250（典型）
- 150°C时：hFE≈350（+40%变化）
- -40°C时：hFE≈180（-28%变化）
补偿措施：
- 负反馈：发射极串联电阻RE，引入电流负反馈，稳定增益
- 偏置稳定：采用分压式偏置电路，减少VBE温度漂移影响
- 设计裕量：按最小hFE设计基极电流，确保全温度范围饱和
Q5: 如何获取BCW67B E6327样品与批量采购？
A:深圳市粤科源兴科技有限公司作为英飞凌授权代理商，提供：
- 免费样品：SOT-23封装，支持AEC-Q101验证
- 当日发货：常备库存，缩短研发周期
- 批量优惠：3000颗/盘标准包装，支持长期供货协议
- 技术支持：提供应用电路设计与可靠性评估支持
